儀表管閥件的連接形式

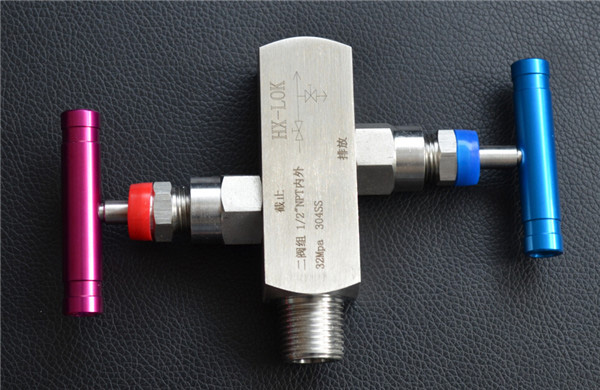

儀表管閥件是指輸氣管道上的連接儀表或閥門的一些低件、接頭和閥門等。
目前，國內對天然氣需求量的不斷增長，天然氣骨干管網的建設持續推進，陜京、西一線、西二線等一批大口徑、高輸送壓力的天然氣主干管網相繼建成投產。天然氣管道工藝系統上的閥門是否能夠正常發揮關斷隔離作用，將直接影響輸氣干線管網運行和維檢修作業的正常進行。
而作為連接儀表或閥門的儀表管閥件，會直接影響到管道與閥門產生跑、冒、滴、漏現象的機率。
儀表管閥件的連接形式
各種閥門的連接方式包括：法蘭連接、對夾連接、對焊連接、螺紋連接、卡套連接、卡箍連接、自密封連接等連接形式。
法蘭連接型式：法蘭連接是閥體兩端帶有法蘭，與管道上的法蘭對應，通過螺栓固定法蘭安裝在管道中。法蘭連接是閥門中用得多的連接形式。法蘭有凸面(RF)、平面(FF)、凸凹面(MF)等之分。
對夾連接型式：閥門安裝在兩片法蘭中間，閥體上通常有定位孔以方便安裝定位，用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。
焊接連接型式又分為對焊連接與承插焊連接，對焊連接：閥體兩端按對焊焊接要求加工成對焊坡口，與管道焊接坡口對應，通過焊接固定在管道上；承插焊連接：閥體兩端按承插焊要求加工，與管道通過承插焊連接。
螺紋連接型式：螺紋連接是一種簡便的連接方法，常用于小閥門。閥體按各螺紋標準加工，有內螺紋和外螺紋兩種。與管道上螺紋對應。
